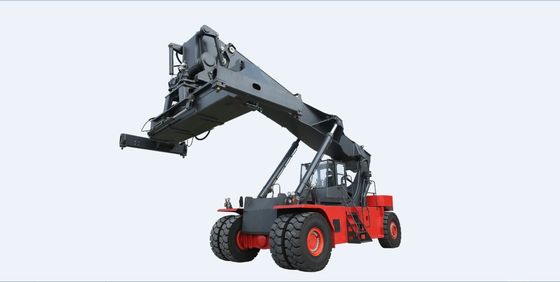

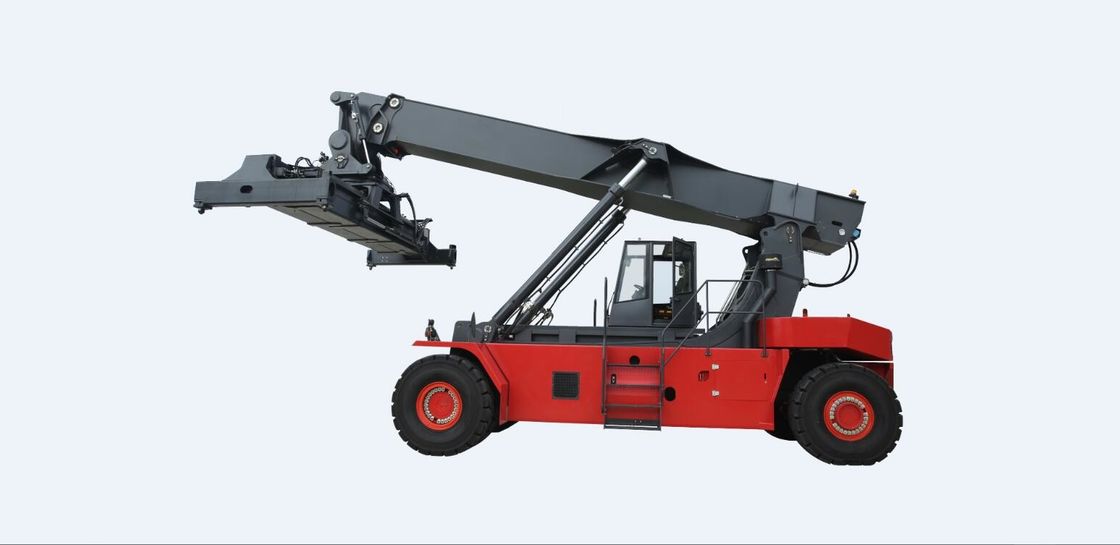

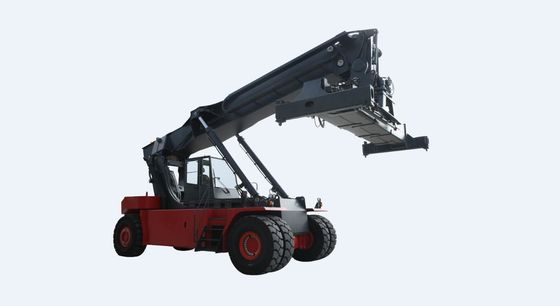

Terminal Yard İstifleme Konteyneri Reach Stacker 45tons

Yük Kapasitesi 45000kgs Konteyner Reach Stacker 45tons, Konteynerleri İstiflemek İçin Terminal Sahasında Çalışır

45ton Konteyner Erişim İstifleyici avantajları:

Hidrolik sistem:
Dünya standartlarında Linde hidrolik şirketi, yüksek kaliteli / yüksek hassasiyetli / yüksek güvenilirlikli hidrolik ürünleri tedarik eden ünlü hidrolik çözüm tedarikçisidir.

Linde pompa ve kontrol valfi ile donatılmıştır, bu parçalar özellikle istifleyici için geliştirilmiştir, enerji tasarrufu sağlayan yük algılama kontrol devresi, hassas kontrol, düşük direnç ve uzun ömür, bu mükemmel hidrolik sistem kamyonun mükemmel performansını tam olarak destekler.

Akıllı hidrolik yağ soğutucusu, sabit yağ sıcaklığını sağlayabilir ve yağın muazzam değişimini önleyebilir, paradan tasarruf etmek için yağ ömrünü uzatabilir.

İleri Teknoloji - Mükemmel Kamyon Kalitesi
Birçok avantajı olan kamyon, yüksek güvenlik / yüksek verimlilik / yüksek hassasiyet ve yüksek stabilite performanslarına sahiptir.Entegre işletim sistemi, kamyonun son derece üretken olmasını sağlar.


Tam Can-Bus Kontrol Sistemi
Tam Can-bus kontrol sistemi ile donatılmıştır.

Motor / şanzıman / elektrik sistemi / hidrolik sistem / yükleme güvenlik sistemi / yayma sistemi Can-bus sistemine entegre edilmiştir, tüm cihazlar gerçek zamanlı olarak izlenir.Parker kontrol üniteleri, sistemin güvenilir ve esnek olmasını sağlar.

Titiz tasarım süreci

FEM analizi destekli tasarım, şasi ve direk için yüksek mukavemet sağlayarak tüm kamyonu sağlam ve sağlam hale getirir.

• Dinamik devrilme önleyici koruma
• Yük algılama hidrolik sistemi
• Dikey kaldırma işlevi
• Hatalar otomatik algılama ve teknolojiyi gösteren gerçek veriler
• Yayıcı ve bom için çarpışma önleyici koruma
• Tam Can-bus iletişimi
• Hareketli kabin
• Ayrı fren tankı
• Basınçlı hidrolik depo
•

• ÖZELLİKLER
  Modeli		SLDR450
  Güç ünitesi		Dizel
  Operasyon türü		Sürücü oturuyor
  Yük kapasitesi (L1, L2, L3)	Q (kg)	45000/31000/16000
  Yük merkezi, ilk sıra (L1)	c (mm)	1800
  Yük merkezi, ikinci sıra (L2)	C (mm)	3860
  Yük merkezi, üçüncü sıra (L3)	C (mm)	6400
  Aks merkezinden yayma merkezine (L1-1 / 2 yüksek)	x (mm)	2800
  Dingil açıklığı	y (mm)	6400
  BOYUTLAR
  Bom kaldırma açısı, yükseltilmiş / indirilmiş	α / β (/ °)	61/0
  Yükseklik bom indirildi	h1 (mm)	4945
  Kaldırma yüksekliği (L1, L2, L3)	h3 (mm)	15900/14100/11350
  Yükseklik, bom uzatılmış	h4 (mm)	19000
  Kabin yüksekliği	h6 (mm)	3900
  Yükseklik, operatör koltuğu	h7 (mm)	2840
  Çekme kaplin yüksekliği	h10 (mm)	600
  Döndürme kilidi yüksekliği indirildi	h13 (mm)	1495
  Yayıcı ile toplam uzunluk	l1 (mm)	11618
  Toplam uzunluk	l2 (mm)	8410
  Toplam genişlik	b1 / b2 (mm)	4180/3400
  Yayıcı genişliği 20 '/ 40'	b3 (mm)	6050/12150
  Yerden yükseklik min.	m1 (mm)	345
  Yerden yükseklik, dingil mesafesi merkezi	m2 (mm)	350
  İstifleme koridoru 20 'konteynerler	Ast (mm)	10225
  40 'konteyner istifleme koridoru	Ast (mm)	13050
  Min.dönme noktası mesafesi	Wa (mm)	8605
  Min.dönme noktası mesafesi	b13 (mm)	3400
  Tekerlek açıklığı, ön tekerlekler	b10 (mm)	3030
  Tekerlek açıklığı, arka tekerlek	b11 (mm)	2786
  AĞIRLIK
  Ağırlık (yüksüz / yüklü)	kilogram	71400/116400
  Tahrik aksı üzerindeki yük (yüksüz / yüklü)	kilogram	36400/101900
  Yönlendirmeli aks üzerindeki yük (yüksüz / yüklü)	kilogram	35000/14500
  VERİM
  Seyahat hızı (yüksüz / yüklü)	Km / h	25/21
  Tırmanabilme (yüksüz / yüklü)	%	30 / 28.8
  Çekme kuvveti (yüksüz)	Kn	408
  Kaldırma hızı (yüksüz / yüklü)	Hanım	0,39 / 0,28
  İndirme hızı (yüksüz / yüklü)	Hanım	0,39 / 0,39
  KABİN
  Hareketli kapalı kabin
  Klima, soğutma / ısıtma fonksiyonları ile donatılmıştır
  Sürücü koltuğundaki gürültü seviyesi	dBA	74
  MOTOR
  Marka		CUMMINS
  Tür		QSM11
  Silindir no./saplasman		6/10820 cm3
  Anma gücü @ anma hızı		250kw @ 2100rpm
  Maks. Alan sayısıtork		1674Nm @ 1500 dev / dak
  Alternatörün anma akımı		150A
  Batarya		24V
  BULAŞMA
  Marka		ZF / 5WG261 OTOMATİK
  Tür		Otomatik değiştirme / kilitleme
  Kavrama tipi		Tork dönüştürücüsü
  Dişli no.		5F / 3R
  LASTİKLER
  Tahrik tekerlekleri		18.00-25 40 PR
  Direksiyon tekerlekleri		18.00-25 40 PR
  Tür		Pnömatik
  Basınç		10 çubuğu
  Miktar, ön / arka		4/2
  TANK KAPASİTESİ
  Hidrolik yağ tankı	L	800
  Yakıt tankı	L	500
  TAHRİK DİNGİLİ
  Marka		Kessler / Almanya
  Modeli		D102PL341
  DİREKSİYON AKS
  Marka		Kessler / Almanya
  Modeli		L102
  Direksiyon		Çift etkili silindir
  FREN SİSTEMİ
  Hizmet molası		Hidrolik ıslak disk
  El freni		Elektrikle serbest bırakılan disk fren, güç kapatıldığında etkin
  HİDROLİK SİSTEM
  İkiz pistonlu pompa
  Maks. Alan sayısıbasınç: 310 bar
  Yük algılama sistemi
  Elektrik motorlu hidrolik soğutucu
  Ayrı fren yağı deposu
  BOOM
  2x Çift hareketli kaldırma silindiri
  1x Çift hareketli uzatma silindiri
  YAYICI
  ISO 20'-40 'konteynerlerin taşınması
  2x sönümleme silindiri	2x şanzıman ve fren sistemi
  Marka	SP45
  Derece döndür	-105 ° / + 195 °
  Yana kaydırma	-800 / + 800 mm
  KAMYON EMNİYETLERİ
  Hata görüntüleme sistemi
  Konteynerler için sayaç sistemi
  Tartım sistemi (düşük hassasiyet)
  Elektrikli aşırı yüklenme sistemi
  Tam can-bus kontrol sistemi
  Yön vites değiştirme kilidi
  Güç kapalıyken park freni etkin
  Koltuk anahtarı
  YAYICI GÜVENLİKLERİ
  Yalnızca doğru inişten sonra kilitleme / kilit açma
  Sadece 4 döndürme kilidi aynı pozisyondayken kaldırma / indirme
  Çarpışma önleme dönüş limit anahtarı

•
•
