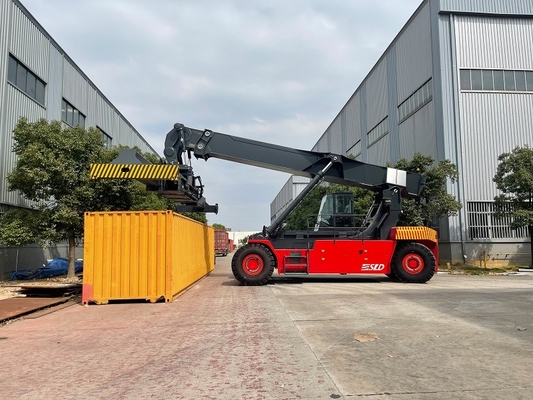

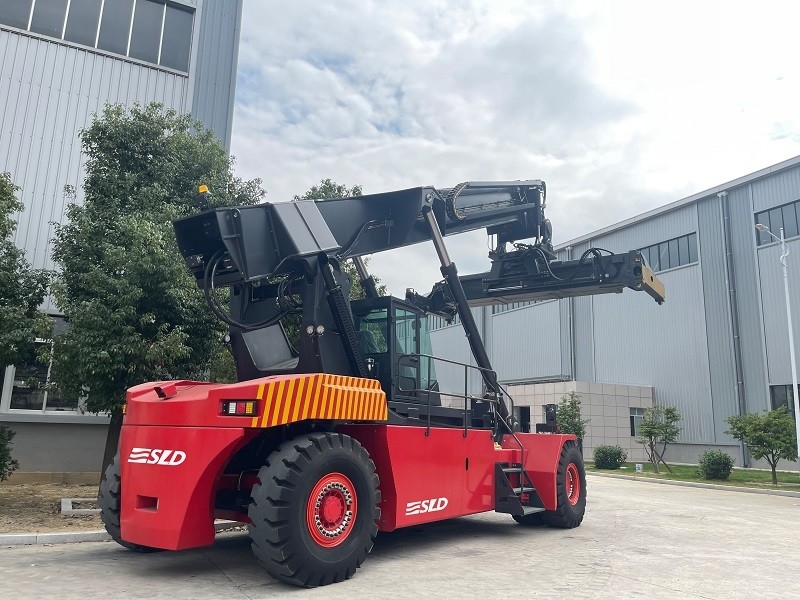

Ağır Konteyner için Ergonomik Kabin 45000kg Yük RS Reach Stacker

RS Reach Stackers 45 Ton Ağır Dolu Konteynerler İçin Limanda Çalışıyor

45 tonluk konteyner istifleyici, ağır 20ft ve 40 ft standart konteynerlerin istiflenmesi ve aktarılması için limanlarda ve demiryolu transfer istasyonunda yaygın olarak kullanılmaktadır, ucuz fiyat, yüksek verimli.

SLD 45 tonluk konteyner istifleyicinin avantajları aşağıdaki gibidir:

1, Ana parçalar ithal ünlü markaları kullanır.Örneğin Amerika CUMMINS marka motor, Alman ZF marka şanzıman, Alman Kessler marka tahrikli aks ve direksiyonlu aks, dünya standartlarında Linde hidrolik sistem, America Parker marka CANBUS kontrol sistemi vb.

2, Geniş kabin, operatörün güvenliğini ve konforunu sağlamak için en yeni ergonomik tasarımı, sağlam kabin tasarımını benimser.Çok fonksiyonlu joystick, soğutma Kliması vb.

3, Büyük renkli ekran, ithalat bilgilerini gösterir, Küçük bir arıza teşhis tablosu olarak kullanılabilir, operatörün yüksek verimli çalışmasına yardımcı olur.

4, Bom, yüksek çekme mukavemetine sahip çelik levhadan yapılmıştır (70kg / mm2'yi taşıyabilir).

5, Daha Yüksek Kaldırma hızı: diğerlerine kıyasla 31 ton yüklendiğinde kaldırma hızı %50 artar

ünlü markalar (Konecrane, Kalmar, Sany).

Tam yük: 0.28m/s(45ton)

Normal yük: 0.39m/s (31ton)

Sürüş hızı: 25Km/s

Çalışma basıncı: 310bar


• ÖZELLİKLER
  modeli		SLDR450
  Güç ünitesi		Dizel
  Operasyon türü		oturan sürücü
  Yük kapasitesi (L1, L2, L3)	S (kg)	45000/31000/16000
  Yük merkezi, ilk sıra (L1)	c (mm)	1800
  Yük merkezi, ikinci sıra (L2)	C (mm)	3860
  Yük merkezi, üçüncü sıra (L3)	C (mm)	6400
  Aks merkezinden serpme merkezine (L1-1 / 2 yüksek)	x (mm)	2800
  Dingil açıklığı	y (mm)	6400
  BOYUTLAR
  Bom kaldırma açısı, kaldırma/indirme	α/β(/°)	61/0
  Yükseklik bomu indirildi	h1 (mm)	4945
  Kaldırma yüksekliği (L1, L2, L3)	h3 (mm)	15900/14100/1350
  Yükseklik, bom uzatılmış	h4 (mm)	19000
  Kabin yüksekliği	h6 (mm)	3900
  Yükseklik, operatör koltuğu	h7 (mm)	2840
  Çekme bağlantısı yüksekliği	h10 (mm)	600
  Büküm kilidi yüksekliği alçaltılmış	h13 (mm)	1495
  Yayıcı ile toplam uzunluk	l1 (mm)	11618
  Toplam uzunluk	l2 (mm)	8410
  Genel genişlik	b1/b2 (mm)	4180/3400
  Yayıcı genişliği 20'/40'	b3 (mm)	6050/12150
  Yerden yükseklik min.	m1 (mm)	345
  Yerden yükseklik, dingil mesafesi merkezi	m2 (mm)	350
  İstifleme koridoru 20' konteynerler	Ast (mm)	10225
  İstifleme koridoru 40' konteynerlerDönme yarıçapı	Ast (mm)	13050
  Min.dönme noktası mesafesi	Wa (mm)	8605
  Min.dönme noktası mesafesi	b13 (mm)	3400
  Tekerlek açıklığı, ön tekerlekler	b10 (mm)	3030
  Tekerlek açıklığı, arka tekerlek	b11 (mm)	2786
  AĞIRLIK
  Ağırlık (yüksüz/yüklü)	kilogram	71400/116400
  Tahrik aksına yük (yüksüz/yüklü)	kilogram	36400/101900
  Yönlendirmeli dingildeki yük (yüksüz/yüklü)	kilogram	35000/14500
  VERİM
  Seyahat hızı (yüksüz/yüklü)	km/s	25/21
  Derecelendirilebilirlik (yüksüz/yüklü)	%	30/28.8
  Çekiş kuvveti (yüksüz)	Kn	408
  Kaldırma hızı (yüksüz/yüklü)	Hanım	0.39/0.28
  İndirme hızı (yüksüz/yüklü)	Hanım	0.39/0.39
  KABİN
  Hareketli kapalı kabin
  A/C ile donatılmış, soğutma/ısıtma fonksiyonları
  Sürücü koltuğundaki gürültü seviyesi	dBA	74
  MOTOR
  Marka		kimyon
  Tip		QSM11
  Silindir no./deplasman		6/10820 cm3
  Anma gücü @ anma hızı		250kw @ 2100rpm
  Maks.tork		1674Nm@ 1500rpm
  Alternatörün anma akımı		150A
  pil		24V
  AKTARMA
  Marka		ZF/5WG261 OTOMATİK
  Tip		Otomatik vites/kilitleme
  debriyaj tipi		Tork dönüştürücüsü
  Dişli numarası		5F/3R
  LASTİKLER
  Tahrik tekerlekleri		18.00-25 40PR
  Direksiyon simidi		18.00-25 40PR
  Tip		Pnömatik
  Baskı yapmak		10 bar
  Miktar, ön/arka		4/2
  TANK KAPASİTESİ
  Hidrolik yağ tankı	L	800
  Yakıt tankı	L	500
  TAHRİK DİNGİLİ
  Marka		Kessler/Almanya
  modeli		D102PL341
  DİREKSİYON DİNGİLİ
  Marka		Kessler/Almanya
  modeli		L102
  direksiyon		Çift hareketli silindir
  FREN SİSTEMİ
  Hizmet molası		Hidrolik ıslak disk
  El freni		Elektrikle serbest bırakılan disk fren, güç kapatıldığında etkinleştirilir
  HİDROLİK SİSTEM
  İkiz pistonlu pompa
  Maks.basınç: 310 bar
  Yük algılama sistemi
  Elektrik motorlu hidrolik soğutucu
  Ayrı fren yağı deposu
  BOOM
  2x Çift hareketli kaldırma silindirleri
  1x Çift hareketli uzatma silindiri
  YAYICI
  ISO 20'-40' konteynerlerin taşınması
  2x sönümleme silindiri	2x şanzıman ve fren sistemi
  Marka	SP45
  Derece döndür	-105°/+195°
  yana kaydırma	-800/+800mm
  KAMYON GÜVENLİKLERİ
  Hata görüntüleme sistemi
  Konteynerler için sayaç sistemi
  Tartım sistemi (düşük hassasiyet)
  Elektrikli aşırı yük önleme sistemi
  Tam can-bus kontrol sistemi
  Yön vites kilidi
  Güç kapatıldığında park freni etkin
  Koltuk anahtarı
  YAYICI GÜVENLİKLERİ
  Sadece doğru inişten sonra kilitleme/kilit açma
  Kaldırma/indirme, yalnızca 4 döner kilit aynı konumda kilitlendiğinde
  Çarpışma önleyici dönüş limit anahtarı
